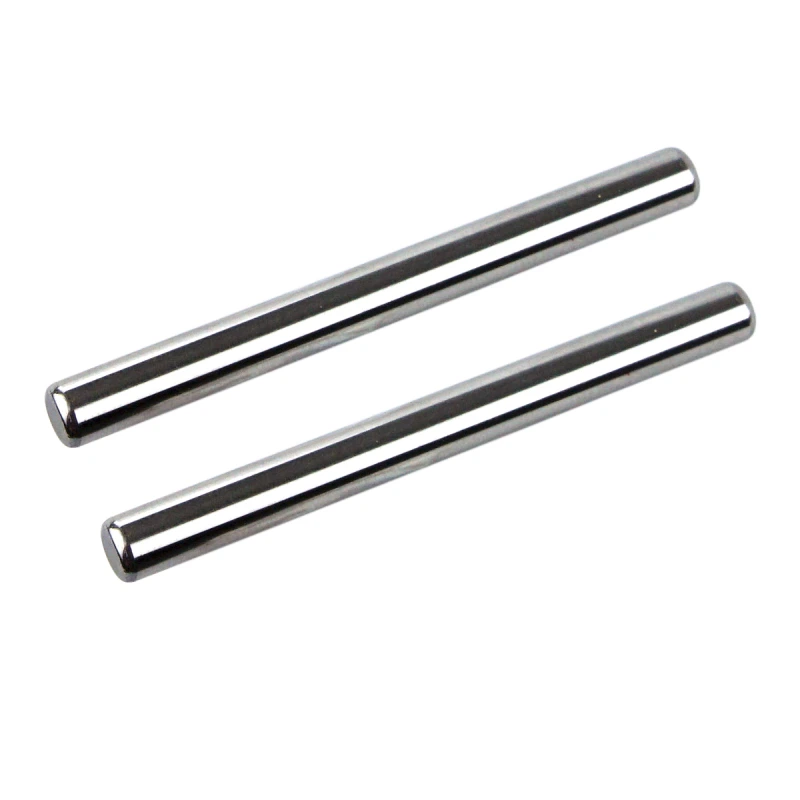

Tikslus linijinis velenas
Pagrindinės savybės
Produktas gamybos proceso metu griežtai kontroliuoja tiesumą, paprastai pasiekdamas 0 . 05 mm/m ar geresnio paklaidą.
Aukštas matmenų tikslumas
Skersmens tolerancija paprastai yra ± 0 . 003 mm ar mažesnė, todėl puikiai tinka su didelio tikslumo slenkančiais komponentais, tokiais kaip linijiniai guoliai, mažinant tarpus ir klaidas.
Mažos trinties koeficientas
Paviršius yra smulkiai šlifuotas, nes šiurkštumas paprastai mažesnis nei 0 . 4 μm, sumažinant slenkančią trintį ir pagerinant judesio efektyvumą.
Atsparumas nusidėvėjimui ir ilga gyvenimo trukmė
Velenai sukietėja gesinant arba indukuojant šilumą, pasiekiant HRC paviršiaus kietumą 58-64, žymiai padidinant patvarumą ir todėl jie yra tinkami ilgalaikiam, aukšto dažnio naudojimui .
Materialus universalumas
Anglies plienas: Ekonomiškai efektyvus ir tinkamas bendrojo pramoniniam naudojimui .
Nerūdijantis plienas (E . g ., Sus304, Sus440C): Didelis atsparumas korozijai, idealiai tinka drėgnoms ar cheminėms aplinkoms .
Volframo plieno arba titano lydinys: Naudojamas didelio apkrovos ar didelio tikslumo programose .
Pagrindinės techninės savybės:
| Savybė | Specifikacija | Paraiškos teikimo išmoka |
| Tiesa | Mažiau arba lygus 0,05 mm/m | Minimalus greičio tiesinių judesių sistemų važiavimas |
| Skersmens tolerancija | ± 0,003 mm (ISO 2768- ultra) | Puikiai tinka tiesiniams guoliams (mažesnis arba lygus klirensas arba lygus 0,01 mm) |
| Paviršiaus šiurkštumas | Ra mažesnis arba lygus 0,4 μm | Trinties koeficientas sumažėjo iki 0,15 arba mažesnis |
| Paviršiaus kietumas | 58-64 HRC (gydymas po kaitinimo) | 50%+ ilgesnis aptarnavimo laikas nei standartiniai velenai |
| Apkrovos talpa | Iki 500N radialinė (priklausomai nuo skersmens) | Palaiko sunkiųjų automatikos ir robotikos programas |
Taikymo scenarijai
Plačiai naudojamas įvairiose pramonės šakose, įskaitant gamybos, automatizavimo įrangą ir medicinos priemones .
1. naudojama gamybos linijose, konvejerių sistemose ir tikrinimo įrangoje, kad būtų užtikrintas sklandus ir efektyvus linijinis judesys .
2. tarnauja kaip kreipiamieji bėgiai stumdomose lentelėse ir judesio valdymo sistemose .
Optiniai ir matavimo instrumentai
● Optiniai instrumentai: naudojami mikroskopuose ir kamerose objektyvo reguliavimo mechanizmams, užtikrinant sklandų judesį ir tikslų fokusavimą .
● Matavimo įtaisai: įtraukiami į aukščio matuoklius, lazerio matavimo prietaisus ir kitą tikslią įrangą, kad būtų užtikrintas tikslumas .
Elektronika ir puslaidininkių gamyba
● Plačiai naudojamas lustų gamybos įrangoje, siekiant palaikyti vaflių perdavimo ir išlyginimo sistemas, reikalaujant aukšto tikslumo ir mažos trinties judesio .
Pakuočių ir logistikos įranga
● Teikia tikslią linijinę atramą pakavimo mašinose, pagerinant veiklos efektyvumą ir produkto kokybę .
● Naudojama kaip konvejerio diržų valcavimo atramos, mažinant energijos suvartojimą .
Kiti laukai
● 3D spausdinimo įranga: naudojama kaip „Guide Rail“ sistema spausdintuvo galvutėms, užtikrinant didelio tikslumo spausdinimą .
● Aviacijos ir kariuomenė: palaiko programas, reikalaujančias aukšto tikslumo ir stabilumo .
Klasifikacija
Pagal medžiagą
● Anglies plieno velenai: prieinami ir tinkami bendrai pramoninei aplinkai .
● Nerūdijančio plieno velenai: labai atsparūs korozijai, idealiai tinka drėgnoms ar chemiškai korozinėms sąlygoms .
● Chromu padengti velenai: patobulinta korozija ir atsparumas dilimui per paviršiaus chromo dangą .
● Tuščiaviduriai velenai: lengvi, tinkami svoriui jautrioms pritaikymams .
Apdorojant metodą
● Sukietėti velenai: paviršius sukietėjo, kad būtų didelis patvarumas ir atsparumas dilimui .
● Neapdrausti velenai: tinkami mažo apkrovos aplinkai, siūlant taupyti sąnaudas .
Naudojant
● Vaidininiai velenai: naudojami nukreipti stumdomus komponentus .
● Varkimo velenai: naudojami energijos perdavimui ir judesio valdymui .
Pagrindiniai parametrai pasirinkimui
1. skersmuo: Įprasti dydžiai svyruoja nuo Ø3mm iki Ø50mm . Konkretūs matmenys priklauso nuo įrangos reikalavimų .
2. ilgis: Nustatoma pagal montavimo erdvę ir reikalingą smūgio ilgį; Prireikus pritaikomas .
3. tolerancija: Paprastai ± 0 . 003mm, užtikrinant puikiai pritaikytą tiesiniams guoliams.
4. paviršiaus apdorojimas: Tokios parinktys kaip chromo padengimas, nerūdijančio plieno ar oksidacijos apdorojimas skirtingais aplinkos poreikiais .
5. apkrovos talpa: Pasirinkite medžiagas ir kietumą pagal programos apkrovos reikalavimus .
